拆装式泳池

游泳池垫层

产品概述

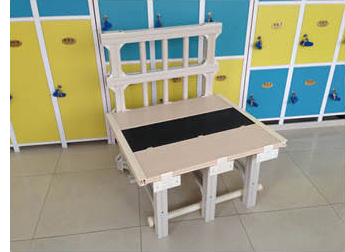

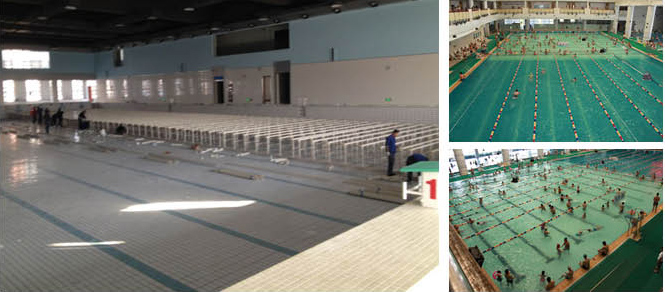

碧源卓越生产的KR-PVCU型游泳池垫层采用的材料是PVC-U食品级塑材,由质检部门检验认证,所有配件全部统一标准,可以互换,安装方便,适应各种规格的游泳池。垫层结构牢固,平滑平整,绝无快口尖角,保证游客不受伤害。可带水安装,方便快捷。

技术参数、配件及性能

面板规格:长5000mm*宽242mm*厚30mm条型面板,壁厚3mm
横梁及支承规格:60*60异型方管,壁厚3mm
拉杆规格:60*20异型方管,壁厚3mm
垫层材质:PVC-U塑材
连接螺杆:304不锈钢螺丝及304不锈钢连接杆

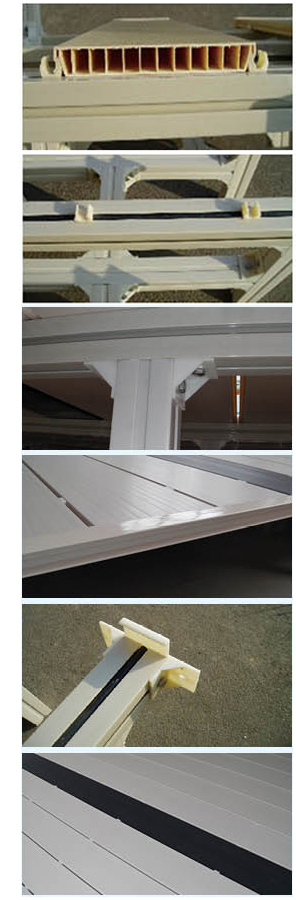

12.jpg1、面板与横梁连接

垫层采用面板与支撑脚相拼接的方式,将面板通过多点卡入式结构铺设于支撑架上。

小插口的形状设计得非常科学,且在每块面板两端均设置一枚,制约面板从插口中逃逸,保证了面板的牢固性。另外,巧妙的凸凹插口,使得垫层面板与支架完全解脱了繁琐的螺丝连接,垫层面板可以利用专业工具拉开清污。完全解决了垫层底部清污时需要整体拆除垫层的模式。另外,插口的宽度也能确保面板与面板间的间隙为8mm,保证了泳池水循环的畅通。

2、横梁与支撑脚之间横向与纵向的连接结构

横梁与支撑脚之间由专门冲制的304不锈钢件连接,在确保连接牢固的情况下还可以大大减少反复装拆时的损耗。从而确保泳池垫层长期使用的稳定性。

垫层支撑脚在横向与纵向由特殊尺寸的连接拉杆及304不锈钢螺丝连接,确保安装完成后无任何的晃动。

3、横梁与横梁之间的圆套连接

圆套的设计保证了面板间隙为8mm,与垫层整体间隙一致。其两边的凸台,巧妙的把每根横梁都紧紧地联系在一起,使整个垫层支架不但具有坚固的连接,而且具有一体的感觉。

4、面板与面板之间的连接

巧妙的面板与面板之间的连接条可以使垫层成为一个完整的整体,在连接条内设计有专门的弹性结构,确保垫层面板在水温变化时产生热胀冷缩而不会变形松脱。同时不完全密封的技术可以确保水循环系统的正常。

5、垫层与防护栏杆(池壁)间的双三角连接

特别设计得双三角连接件,用来固定在各根横梁顶端,能缓和与池壁的接触,保护池壁不受破坏;上方设置的压条也能更进一步对面板起到限制的作用。当泳池需要做垫层配套护栏时,还能与配套的平板连接件共同作为护栏横梁的连接。

6、还原型泳道线设计

单块面板长5000mm,宽242mm,厚30mm,充分考虑了国内泳池设计的特点、拼接的简便性及强度安全性等因素;面板的宽度根据《国际游泳联合会标准手册》FINA1998-2000FR2.13合理设计,且一体成型的黑色面板可以完全替代原来的泳道标志线,使得垫层垫好后和原来泳池浑然一体。面板表面设置了防滑纹路,确保游客活动时的安全。
